技术支持

由不锈钢、钛、钴铬钼合金等材料制成的医疗器械/人工关节表面的钝化层是其优异耐腐蚀性的关键。清洗和钝化处理的目的是去除污染物，重建并强化这层保护膜。

清洁和钝化处理的必要性：

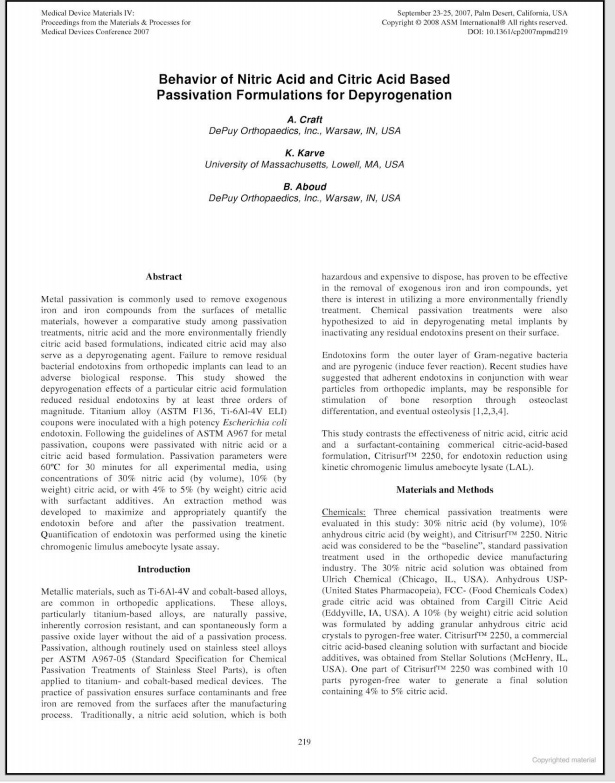

	引言
	"金属钝化通常用于去除金属材料表面的外源铁和铁化合物。然而，一项对钝化处理、硝酸以及一种更环保的柠檬酸配方进行的对比研究表明，柠檬酸也可作为解毒剂使用。未能清除骨科植入物中的残留细菌内毒素会导致不良的生物反应。本研究表明，使用特定的柠檬酸配方可将残留内毒素水平降低至少三个数量级。将高活性大肠杆菌内毒素接种到钛合金（ASTM F136.Ti-6AL-4V ELI）试样中。钝化参数按照ASTM A967金属钝化处理指南进行。所有测试介质均在60°C下处理30分钟"。
	材料与方法
	本研究评估了三种化学钝化方法：30%硝酸（体积比）、10%无水柠檬酸（质量比）以及Citrisurf 2250（一种骨科医疗器械制造行业的标准钝化剂）。对于无水柠檬酸，将颗粒状无水柠檬酸晶体加入无热原水中，配制成10%（质量比）的柠檬酸溶液。Citrisurf 2250是由StellarSolutions公司提供的市售柠檬酸基清洗液，其中含有表面活性剂和杀菌剂。将该Citrisurf 2250溶液与10倍体积的无热原水混合，配制成最终浓度为4%–5%的柠檬酸溶液。
	总结与结论：
	在这些实验条件下，30%硝酸并未如预期那样发挥有效的热原干燥剂作用。内毒素浓度仅降低了一个数量级。在相同条件下使用的10%柠檬酸制剂也未能发挥有效的热原干燥剂作用。Citrisur 2250至少降低了三个数量级的内毒素浓度。这符合美国药典（USP）关于内毒素浓度降低三个数量级的要求，使其符合解毒剂的条件。因此，Citrisur 2250可能对金属植入物的灭热源有效。
	※虽然CitriSurf 能够去除致热原和内毒素,但CitriSurf并非设计或宣传专门用于预防或去除内毒素的产品 ※如果您需要更多英文信息，请联系我们
